BYO-S正弦泵

材质：304 316L

连接形式：卡箍 活接 法兰

机械密封形式：干磨式机械密封

静密封：硅橡胶 氟橡胶 聚四氟乙烯 /三元乙丙橡胶

减速机：齿轮减速机

无极调速器

技术优势

◆正弦泵-效率卓越，是高粘度，超低剪切输送的最优选择；

◆超低剪切输送，与转子泵相比，即使含有大量固体物质和易碎物质，任可安全无破坏性输送；

◆高粘度性能达到流动能力的极限，可达4,000,000cps；

◆无脉冲，平稳输送，精确调节流动容积，无干扰震动，装料机可均匀供应稳定产品量；

功能原理

◆任何精品或功能良好的产品均具有简约的构造--又包括少数组件……正弦泵亦不例外；

◆叶轮的正弦波造型意味着每次转动均可形成一个腔室(每次经过衬套空间时可发生4次)。通过该运动，可“推动”或“排放”流动产品。控制刮板将泵腔分为吸入腔室和排出腔室，保证进出口的压差。同时，控制刮板也发挥着另一项重要作用，即通过产品对泵轴承进行强制润滑；

◆正弦泵：不使用转子、行星齿轮、活塞等装置，而是采用了特殊制造的叶片，叶片形状如两条正弦波曲线。同时与一个活动刮板和一个固定衬套共同动作。构成一种特殊形式的容积泵。这样可实现流体的超低剪切。无脉冲输送。即使在10bar的背压条件下(输送水)，压力计上亦不显示任何移动。

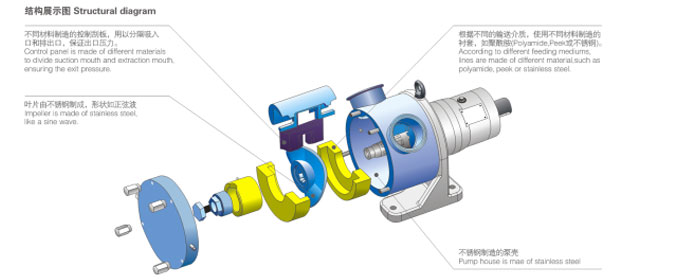

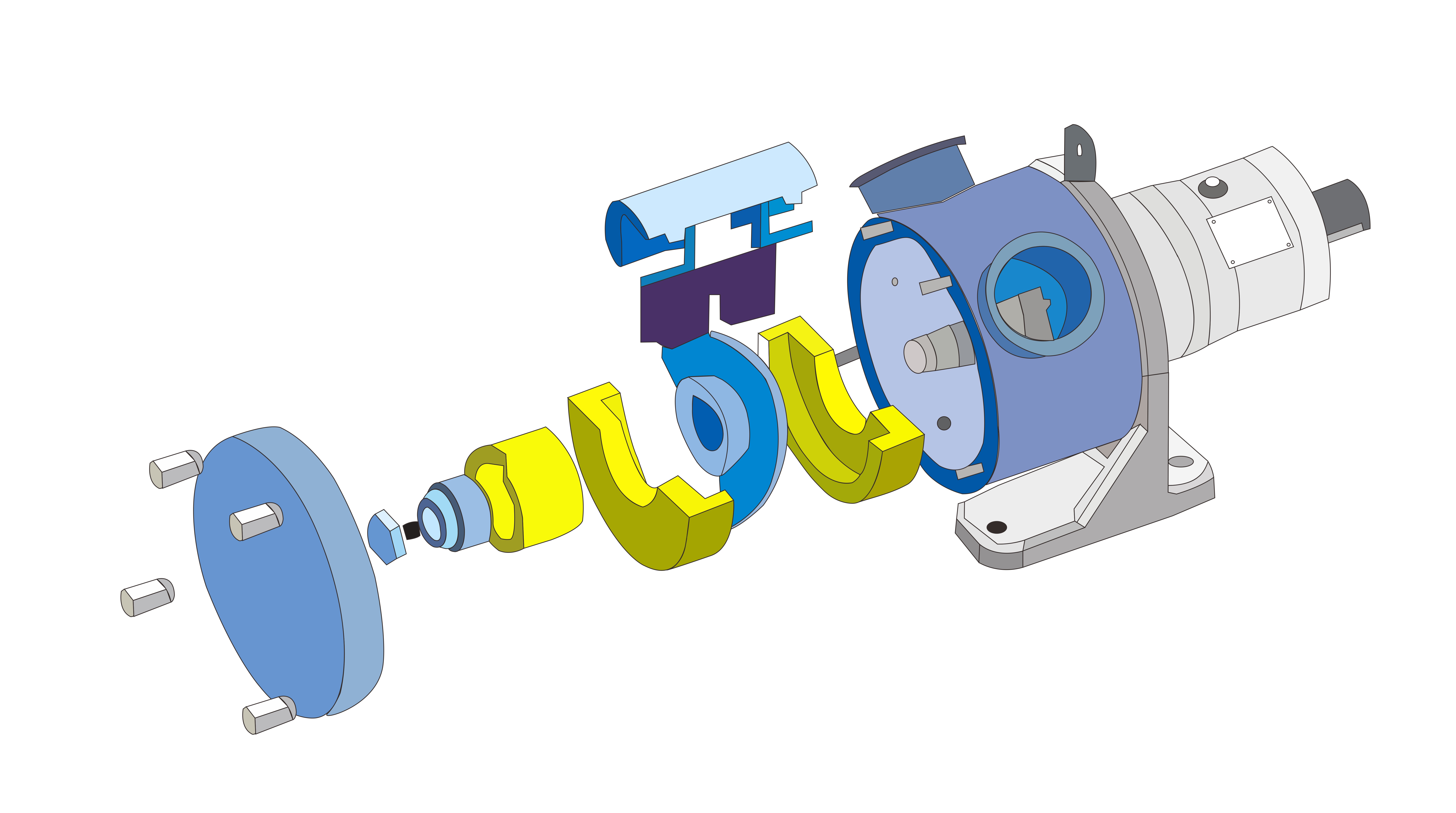

结构图

不同材料制造的控制刮板，用以分隔吸入口和排出口，保证出口压力。

叶片由不锈钢制成，形状如正弦波

根据不同的输送介质，使用不同材料制造的衬套，如聚酰胺(Polyamide,Peek或不锈钢)。

不锈钢制造的泵壳

加热或冷却

许多产品(如制糖业)都需要进行加热或冷却。可提供泵壳夹套选项，可安全简便地连接到任何热水供应系统。

提供多种接口形式：卡箍、螺纹、法兰，下图为可选的进出口连接方向。
